冷热冲击试验箱验证汽车中控屏可靠性测试方案

冷热冲击试验箱验证汽车中控屏可靠性测试方案

【试验目的】

中控屏如同智能座舱的“神经中枢”，却时刻面临“冰火夹击”的生存挑战——盛夏暴晒后空调冷风直吹，屏幕在几分钟内从70℃以上骤降至20℃；寒冬冷车启动后驶入暖库，又经历-30℃到+30℃的剧烈跳变。本方案旨在通过冷热冲击试验箱模拟这种真实工况，验证中控屏在-40℃至+85℃快速温差交替下的三大核心能力：结构“抗撕裂”能力（无开裂、分层、翘曲）、显示“抗紊乱”能力（无黑屏、花屏、残影）以及触控“抗迟钝”能力（无断触、误触、响应延迟）。确保产品不会因温度冲击而“罢工”，从源头杜绝行车安全隐患。

【实验/设备条件】

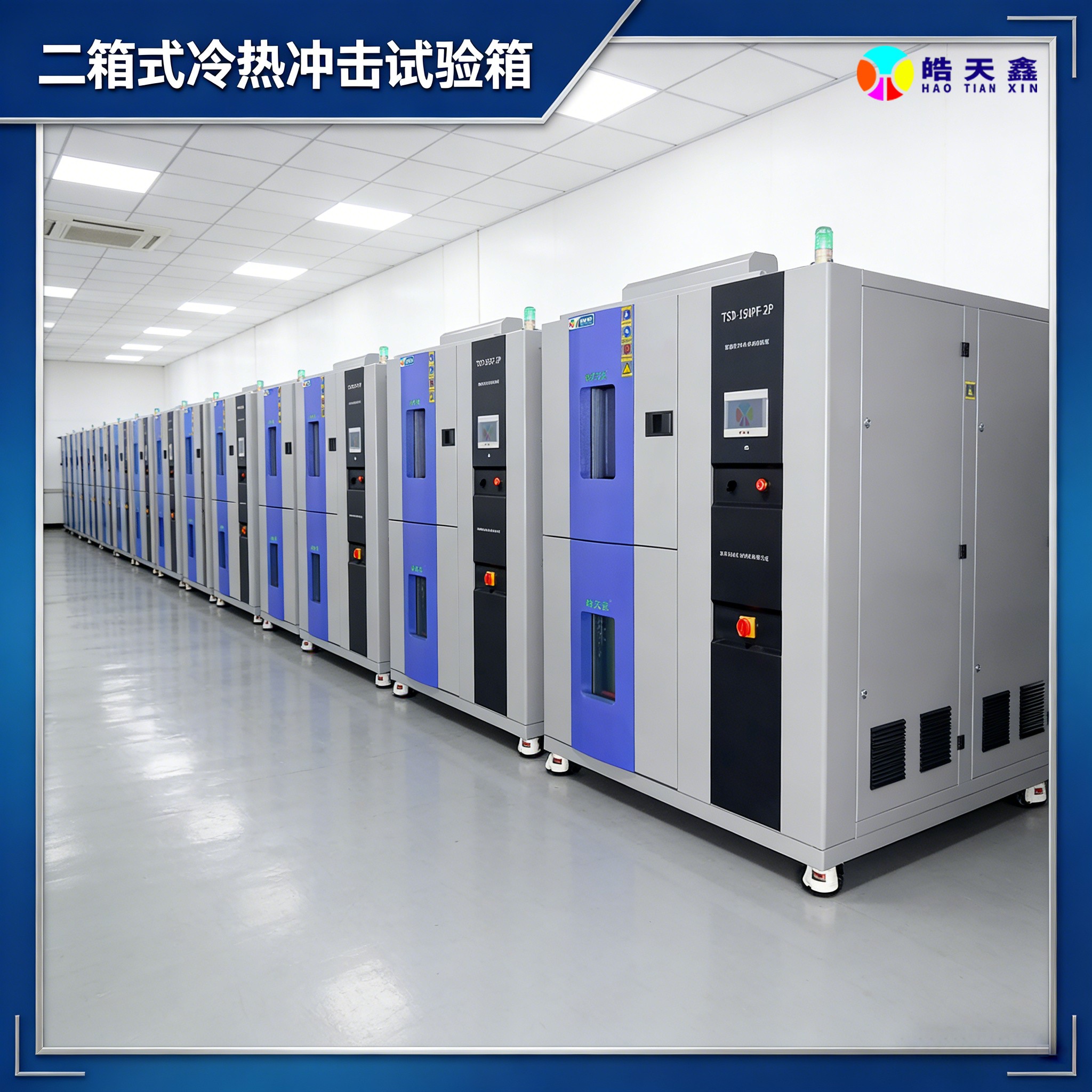

核心设备：冷热冲击试验箱（两箱式或三箱式结构）。高温区最高可达+105℃，低温区可下探至-45℃，为中控屏搭建一座“冰火炼狱”。

关键指标：高低温切换时间≤15秒（相当于从北极跳进赤道的速度）；温度恢复时间≤5分钟（确保样品核心充分“入味”）；温度均匀度≤±2℃（避免箱内“冷热不均”导致误判）。

辅助系统：实时图像采集装置（远程盯紧屏幕是否“变脸”）、触控信号监控仪（捕捉每一次“指尖反馈”）、多通道温度记录仪（绘制样品表面的“温度地图”）。

【试验样品】

选取同一批次、完整封装的量产中控屏总成3块——它们代表生产线上的“普通士兵”，将接受“特种兵式”考验。样品需包含盖板玻璃、触控层、显示模组、背光单元、主板及外壳，试验前逐一“体检”：外观无瑕疵，点亮后色彩均匀，触控如丝般顺滑。

【试验步骤】+ 试验条件

试验条件（“拷问”参数）：

温度冲击范围：-40℃ ↔ +85℃（从漠河冬夜到吐鲁番正午）

高低温各自“浸泡”时间：30分钟（确保内外温度“投降”）

切换动作耗时：≤15秒（不给样品喘息机会）

循环次数：100次（模拟全生命周期内最严酷的温差累计）

详细步骤（“闯关”流程）：

初检建档：在23±2℃舒适室温下，对样品进行“身份登记”——外观拍照、点亮后检测显示均匀性（纯色画面下有无“云斑”）、用色度计锁定初始亮度和色温；再以网格划线测试全屏触控，记录每点的响应时间。这些数据将成为试验后的“对比铁证”。

样品上架：将中控屏按实车倾斜角度（约15°）固定在试验箱的样品架上——就像它将来“坐”在仪表台上的姿势。连接好远程监控探头和热电偶引线，确保箱门关闭后依然能“透视”屏幕的一举一动。

冷热“折磨”循环：启动试验箱，程序自动上演“冰与火之歌”——-40℃保持30分钟 → 15秒内闪送至+85℃保持30分钟 → 15秒内再次拽回-40℃，如此往复100次。每完成20次循环（相当于经受20轮“冰桶挑战+桑拿房”），暂停试验，在室温下快速检查（5分钟内）：屏幕有没有“黑脸”（黑屏）、“花脸”（花屏）、“眨眼”（闪屏）？触摸是否还“听话”？如有异常立即记录并拍照。

终检与解剖：100次循环结束后，让样品在室温下“缓口气”2小时，然后重复初检的所有项目。对比亮度衰减（不得超过初始值的10%）、色温漂移、触控延迟变化（≤15%）。最后，选择其中1块“功臣”进行拆解——用显微镜窥探内部：FPC排线是否“筋骨断裂”？焊点有无“脱臼”？粘接胶层是否“开胶起皮”？

【实验结果/结论】

合格标准（“通关文牒”条件）：

外观：外壳无裂纹、无变形、屏幕无分层、无起泡，密封圈完好如初。

显示：没有黑屏、花屏、残影或闪烁；亮度衰减控制在10%以内，色温偏移不超过500K（肉眼几乎无感）。

触控：全屏划动无断点、无幽灵触控；响应时间相比初始延长不超过15%。

内部（拆检）：焊点光洁无开裂，连接器紧密无松脱，粘接层牢固无剥离。

结论判定：

✅ 通过：三块样品全部“闯关成功”，证明该中控屏身怀“抗冻耐热”绝技，满足ISO 16750-4、GB/T 2423.22等国际/国标要求，可放心装车量产。

❌ 不通过：任一样品出现“伤情”，则需启动“法医鉴定”——分析根因：是材料热膨胀系数（CTE）“打架”？还是粘接剂的玻璃化转变温度（Tg）太低？亦或结构存在应力集中“死穴”？整改后重新抽取样品，再次投入冷热冲击试验箱，直到“炼”出合格品为止。

一句话价值：冷热冲击试验箱就是中控屏上市前的“考场”，只有熬过100轮冰火淬炼的屏幕，才配得上驾驶者对安全与品质的托付。

注：以上方案仅供参考，在实际试验过程中，可根据具体的试验需求、资源条件以及产品的特性进行适当调整与优化。
