应用案例 | JUMO压力和温度传感器在蒸发器行业的应用

检测样品：物料温度物料液位真空泵温度测量保温水温度检测项目：压力温度

方案概述：需要精确可靠测量的物理量包括：蒸汽温度测量、一效冷凝水温度、压力、差压测量；物料温度、液位测量；真空泵温度测量，保温水温度测量。

点击967次

下载0次

更新时间2022年10月09日

上传企业久茂自动化（大连）有限公司

下载方案

方案详细说明相关产品清单

“

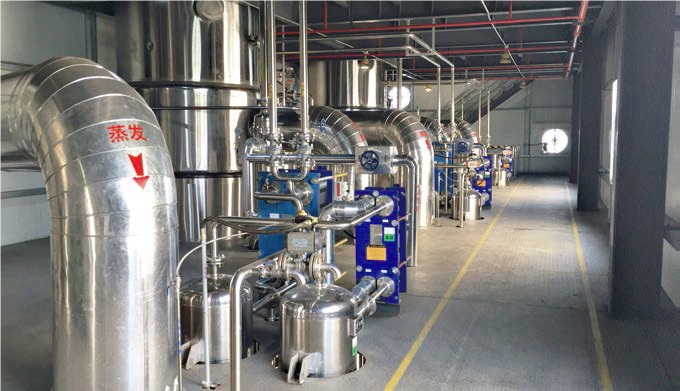

MVR蒸汽机械广泛应用于工业领域，在我国，一般的MVR蒸汽机械国内基本都能设计、生产，与大多产品别无两样。

随着绿色制造标准不断提升，MVR蒸发系统亦被视作众多企业的“标准配置”。

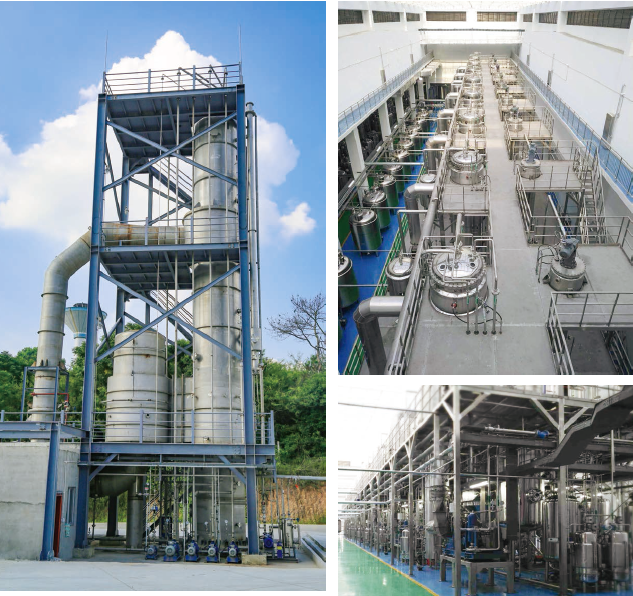

MVR蒸发器不同于普通单效降膜或多效降膜蒸发器，MVR为单体蒸发器，集多效降膜蒸发器于一身，根据所需产品浓度不同采取分段式蒸发，即产品在第一次经过效体后不能达到所需浓度时，产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体，然后通过这种反复通过效体以达到所需浓度。

设计要求：

需要精确可靠测量的物理量包括：

蒸汽温度测量、一效冷凝水温度、压力、差压测量；物料温度、液位测量；真空泵温度测量，保温水温度测量。

”

解决方案

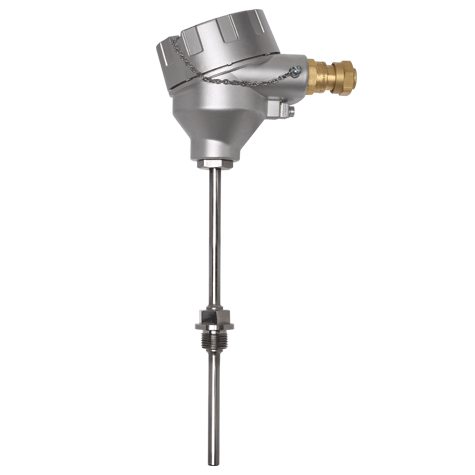

工业温度传感器902820系列

◆ 测温范围-50~600℃

◆ 可更换的热电阻插芯

◆ 可提供单支或双支热电阻插芯

◆ 一体化温度变送器可选

◆ 本安或隔爆防爆方式可选

◆ 可提供相关生产/检验证书

◆应用领域

过程工业/化学工业/工厂工程/泵制造等行业

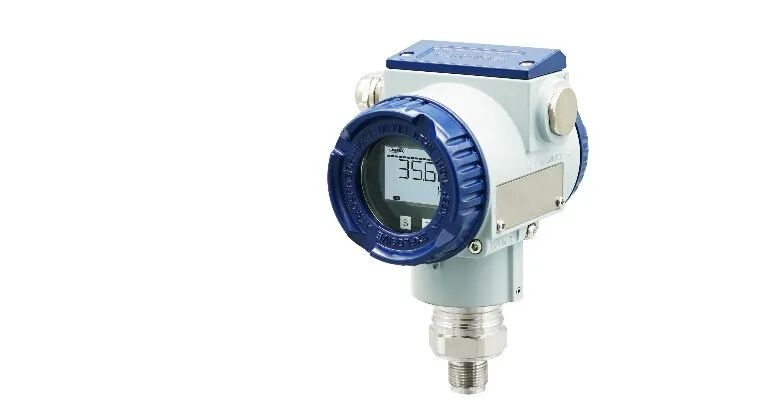

智能压力变送器

JUMO p20Pro系列

智能压力变送器p20Pro

◆高纯度单晶硅传感器芯片

◆高精度高稳定性

0.05%精度（0.035%精度可选），稳定性0.1%/URL 长达10年

◆优异的环境适应性

智能静压补偿和温度补偿，保护变送器不受温度、静压与过压的影响，将现场的综合测量误差控制到最小。

◆防爆设计

Exia IICT6 / Exd IICT6

◆便捷的操作和就地显示

内置三个按键快捷操作就地调整功能，在危险区域中使用外部按键进行组态，无需取下变送器保护盖快捷操作就地调整功能,5位带背光 LCD 数字显示器。

◆灵活的远程协助调试功能

内置蓝牙功能，手机或平板电脑可直接与变送器无线连接，并通过APP软件进行设置与组态，也可通过HART接口进行调试。

产品名称	JUMO p20Pro
型号	403525
SIL	SIL 2
Ex ia（本安)	Ex ia IIC T6 Ga
Ex d（隔爆)	Ex d IIC T4~T6 Gb Ex tD A21 IP66 T80℃/T95℃/T130℃
壳体材质	铸铝/不锈钢
量程	-1 … 600bar
量程比	1:100
输出	4…20mA/无线信号
通讯	HART/Foundation Fieldbus/ Profibus
过程连接	螺纹/卡盘/法兰
膜片材质	316L / 哈氏合金 C-276 / 钽 / 镀金

◆应用领域

化工行业/石油/天然气/ 发电厂/造纸厂/水处理/污水/制药/食品/饮料/机械制造/造船等行业

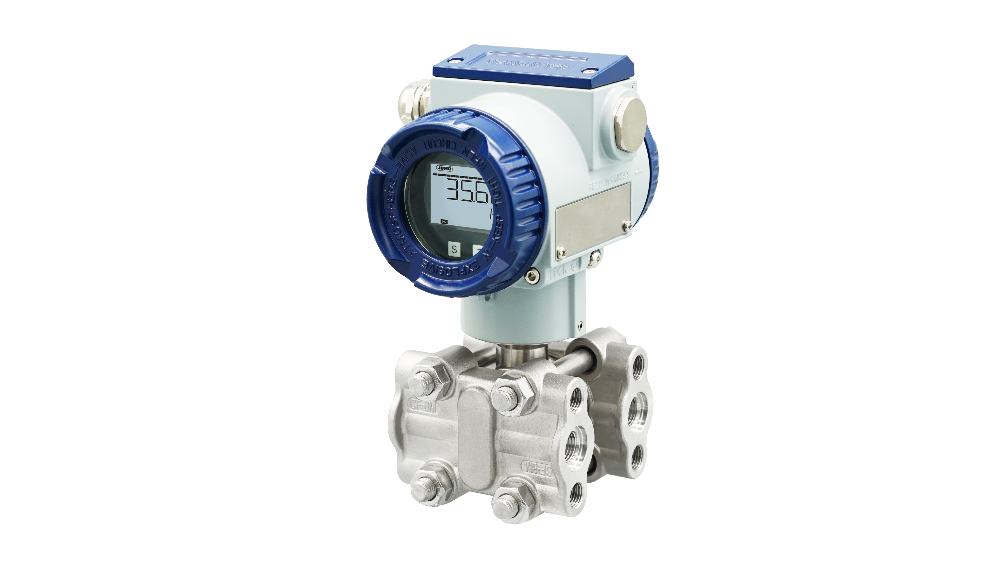

智能压差变送器delta p20Pro

◆高纯度单晶硅传感器芯片，量程跨度最小可达1kpa，输出稳定
