LNG液化天然气船的装卸贸易应用

• 大流量情况下的高精度科里奥利质量流量计LNG测量

• 完整的低温液体贸易交接（CT）测量系统

• 即使LNG气化依然能保证整个测量过程不被中断且稳定

Bahíade Bizkaia Gas（BBG）在西班牙的毕尔巴鄂港口经营一家天然气工厂，用于接收，储存，再气化和装载液化天然气（LNG）。最近，存储容量增加到450,000立方米。凭此，该公司能够接收更大的液化天然气运输船，并能快速有效地装载LNG运输船。码头有能力接收仓储270,000 立方米的船只，出气速率为800,000Nm³/ h。

BBG寻求一种科里奥利质量流量计，可以准确可靠地测量流量范围为15…186 t / h的LNG和BOG。由于液化天然气应用的性质，至关重要的是，仪表必须通过OIML R117-1的低温液态气体贸易交接认证，并符合（除水外）液体的计量器具指令（MID）MI-005。

安全是BBG的重中之重，这意味着测量仪表需要在危险环境中获得ATEX认证。还要求它们与用于CT计量的流量计算机集成在一起。

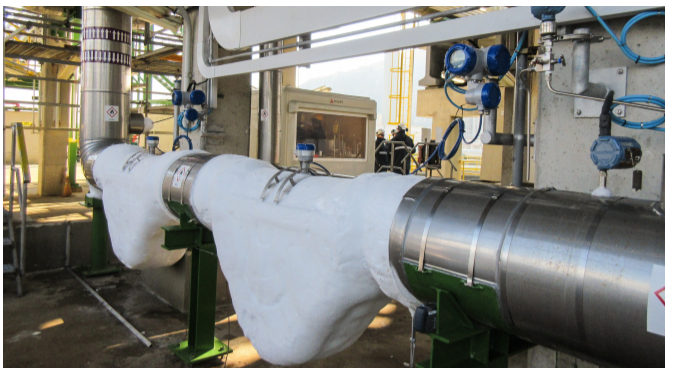

科隆交付了完整的低温贸易交接系统，这是根据MID 2014/32 / EU批准的船舶装载系统的一部分。科隆质量流量计为LNG的贸易交接装卸提供了解决方案。在此测量点科隆使用了OPTIMASS6400 S150质量流量计，具有不锈钢（316L）材质的双V型测量管，标称尺寸DN150。

装卸过程中产生的BOG蒸发气体返回存储区。针对BOG测量，科隆提供了兼具OIML R137气体贸易交接认证和符合（MID）MI-002气体计量器具指令的OPTIMASS 6400 S100流量计，标称尺寸DN150。此外，科隆还提供了用于贸易交接的数字式流量计算机SUMMIT 8800。流量计算机通过Modbus RS-485将所有测量数据传输到分布式控制系统（DCS）。

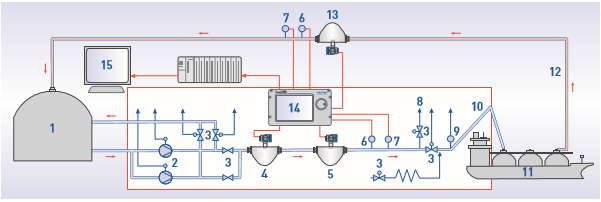

KROHNE提供的低温液体装船测量系统（MID 2014 / 32 / EU）

1.LNG罐2.泵; 3.阀门; 4 .OPTIMASS 6400（MI-005流量计）; 5 .OPTIMASS 6400（主仪表）; 6.压力变送器；7.温度传感器；8.循环线；9.压力表；10.船装载；11.液化天然气船；12.蒸发气（BOG）; 13 .OPTIMASS 6400（MI-002气体流量计）; 14 .SUMMIT 8800流量计算机；15.集散控制系统（DCS）

BBG受益于完整的CT系统。OPTIMASS 6400提供了LNG的高精度CT测量以及BOG的流量测量。由于OPTIMASS6400集成了含气管理技术（EGMTM），在液体不同含气量下都能持续稳定测量。即使在启动阶段可能会产生蒸汽的情况下，仪表仍可以持续稳定有重复性地测量。EGMTM功能由此可减少冷却时间，从而加快装卸过程。仪表本身提供两相诊断信号数值，此数值反应了介质两相情况，液体含气量越高，此数值越大。两相流诊断信号数值可监测液化天然气含气情况，用于控制启动/停止。

使用具有EGMTM功能的OPTIMASS 6400，可以帮助BBG大大提高测量的准确性和可重复性，并使它们更好地满足生产质量标准。科隆*符合BBG的测量质量要求为客户带来了回报。从咨询到项目管理，再到提供科里奥利质量流量计和SUMMIT流量计算机，再到将CT系统集成到客户的DCS中，科隆为客户提供了完整、可靠、精确的测量方案。

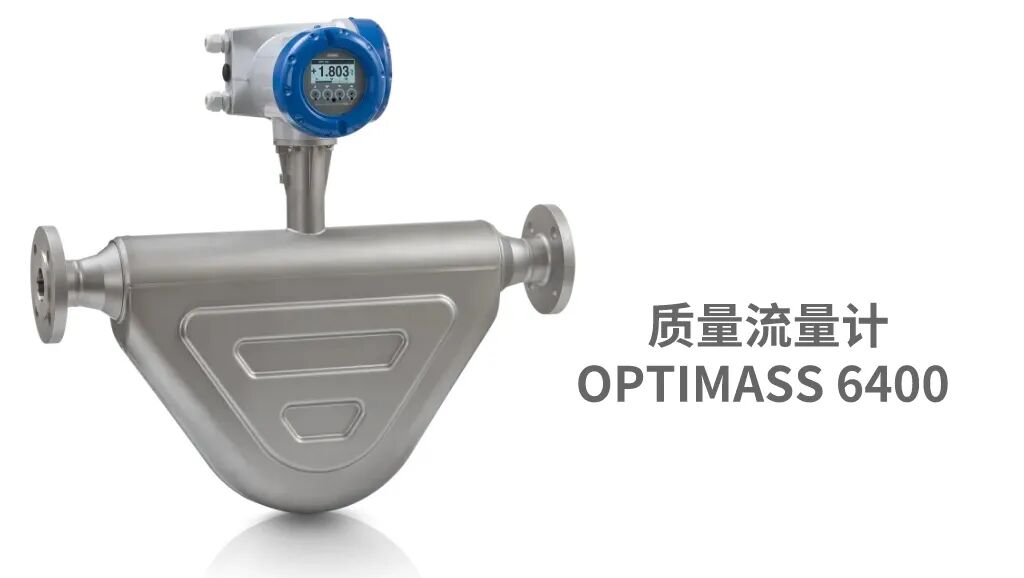

OPTIMASS 6400

• 低温液体贸易交接测量的双弯管质量流量计

• 应用尺寸覆盖DN08至DN250


• 0.1%液体测量精度，0.35%气体测量精度

• 含气管理技术EGM™：不同的含气量下持续稳定可重复测量

• 集成绝热夹套

• 符合（MID）MI-005（除水外）液体的计量器具指令

• 符合（MID）MI-002气体计量器具指令

• OIML R117-1的低温液态气体贸易交接认证

• OIML R137气体贸易交接认证

• 符合API和AGA标准

• ATEX、IECEx、NEPSI防爆认证

• HART®, FF, PROFIBUS® PA & DP, Modbus and PROFINET。

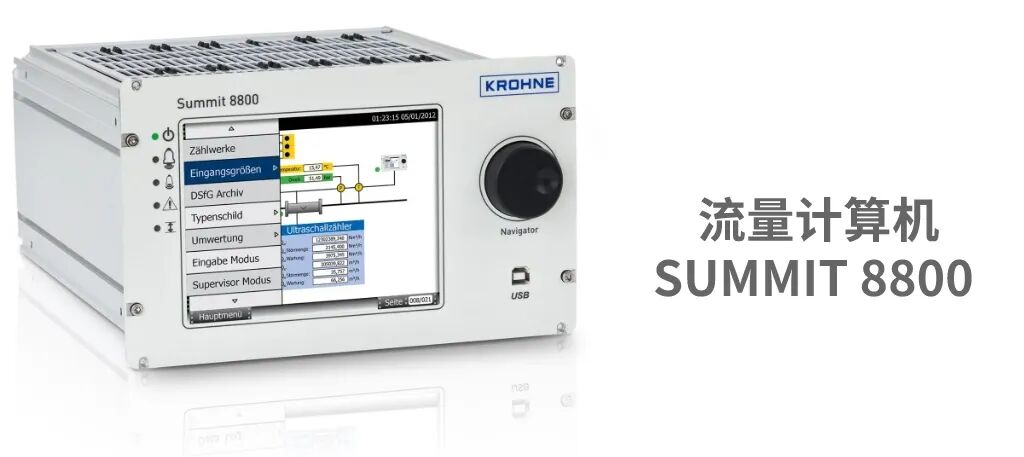

Summit 8800

•贸易交接（CT）测量的流量计算机。

•符合所有主要的国际标准（OIML，ISO，API，AGA，GOST等）
